久久国产乱子伦精品免费台湾,综合激情五月丁香久久,本大道香蕉大在线吗视频

硅膠資訊News Center

當前位置：主頁 > 硅膠資訊 > 行業新聞 > 行業新聞

硅橡膠是有機物嗎？

時間：2019-07-16 來源：宏圖 瀏覽次數：

       硅橡膠是有有機物，硅橡膠是有機硅模具膠中應用較為廣泛的一類，主要使用氣相二氧化硅來増強，而且粒徑非常小(20100nm)，不易均勻分散在生膠中。其尋求補強效果好、價格低廉的填料是當前硅橡膠模具的一個熱點。
       室溫硫化硅橡膠可以分為單組分室溫硫化硅橡膠和雙組份室溫硫化硅橡膠，而雙組份又分為雙組份縮合室溫硫化硅橡膠和雙組份加成型室溫硫化硅橡膠。
       單組分室溫硫化硅橡膠是硅橡膠中主要產品之一。通常由基礎聚合物、交聯劑、催化劑、填料及添加劑等配制而成。在空氣中水分作用下，交聯劑為R-SiO與端基為羥基的線型有機硅縮合為交聯結枃，進而發生硫化反應，R通常為肢基、肟基、烷氧基、酞胺基、酮基的硅烷。產品通常封裝在軟管中，使用時提高溫度，即可恢復催化劑的活性，接觸空氣后能自行硫化成彈性體，同時放出小分子。硫化膠一般能在60+200℃溫度范圍長期使用，并具有優良的化學穩定性、耐老化，對多種金屬及非金屬材料有良好的粘接性。主要用作密封劑和粘合劑，包封材料絕緣、防潮、防震作為半導體器件的表面保護材料;也可應用于各種電子元器件及電氣設備的涂覆等方面。

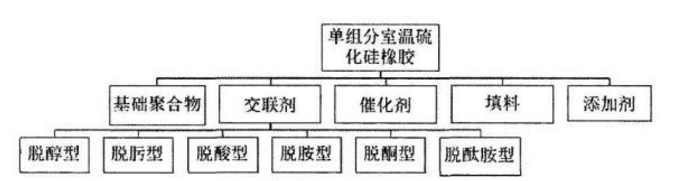

圖1 單組分室溫硫化硅橡膠組成圖

       縮合型室溫硫化硅橡膠( Condensation RTV Silicone Rubber)簡稱C-RTV，是羥基封端、Si-O鏈為骨架的高分子彈性體，通常以聚二甲基硅氧烷為基礎聚合物，多官能硅烷或硅氧烷為交聯劑及催化劑的作用下，在室溫下混勻即可發生縮合反應，形成三維網狀彈性體。為制備特殊性能的硅膠模具膠，添加功能性助劑，如：阻燃性填料、導電性填料、顏料、導熱性填料、增粘劑、增塑劑、發泡劑、防污劑、表面活性劑等。C-RTV的硫化反應是通過催化劑來進行引發。交聯劑和催化劑必須分開包裝，通常是將硅生膠、交聯劑及填料作為一個組分包裝，催化劑作為另一個組分包裝，也可以采用其它的組合方式。硫化時間主要取決于催化劑的用量、溫度及類型。催化劑用量越多固化時間越短，同時擱置時間越短。C-RTV在室溫下完全硫化需要一天左右的時間，通過使用硫化促進劑可顯著提高其固化速度。縮合型室溫硫化硅橡膠可在65℃~250℃溫度范圍內長期保持彈性，并具有良好的仿真性、脫模性、優異的柔初性、極強的抗撕裂強度，用法比較簡單，工藝適用性強。因此，廣泛用作制模材料。

圖2 二甲基硅氧烷結構式
       加成型室溫硫化硅橡膠(A-RTV)通常以一種含乙烯基的聚硅氧烷為基礎聚合物，含氫硅氧烷為交聯劑，在催化劑存在下，于常溫或中溫下發生交聯反應，反應過成中不放出小分子。由于在硫化過程中不產生小分子，且內部和表面同時硫化，因此A-RTV在硫化過程中，不產生收縮，尺寸穩定性很高，線收縮率極小且透明性好同時具有良好的化學穩定性、無腐蝕性、機械強度高，卓越的抗水解穩定性，良好的低壓縮形變、以及硫化速度可以用溫度來控制等優點。因此是一種優良的制模材料。

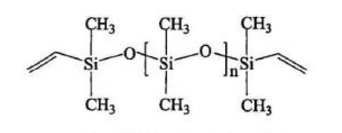

圖3 乙烯基封端的聚二甲基硅氧烷結構式

硅橡膠應用
硅橡膠是有機物應用

QQ空間新浪微博騰訊微博人人網微信分享到：

上一篇：室溫硫化硅膠分類有哪些？

下一篇：模具硅膠有部分不固化是什么原因？

張先生
曹先生
網站
公眾號

硅膠資訊News Center

推薦產品Recommended

當前位置：主頁 > 硅膠資訊 > 行業新聞 > 行業新聞

硅橡膠是有機物嗎？

時間：2019-07-16來源：宏圖瀏覽次數：

時間：2019-07-16 來源：宏圖瀏覽次數：
